武汉激光切割机构成及功能

      武汉激光切割机的组成和功能是什么?我相信操作激光切割机的员工会非常熟悉它。然而,有些人知道激光切割机可以进行激光切割,但他们可能对其具体组成和功能没有特别的了解。今天万力威将与大家分享一点知识。

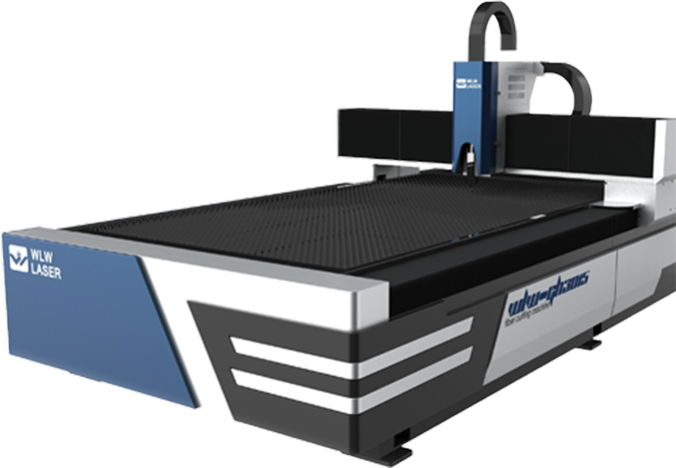

武汉激光切割机

1、操作台

      用于控制整个切割装置的工作过程,所有操作命令都从这里发出。


2、激光切割头

      激光切割头驱动装置根据程序驱动切割头沿z轴方向移动。它由伺服电机、螺杆或齿轮等传动部件组成。主要包括腔体、聚焦透镜座、聚焦透镜、电容传感器、辅助气体喷嘴等部分。


3、稳压电源

      连接在激光器、数控机床和电源系统之间的装置。主要用于防止外部电网干扰,稳定电压。


4、激光数控系统

      激光器控制机床实现X、y、Z轴的运动,并控制激光器的输出功率。


5、激光发生器和外部光路

产生激光光源的装置

      外部光路是一个折射镜,用于将激光器引导至所需方向。为防止光路故障,所有后视镜均应使用保护罩进行保护,并应引入清洁的正压保护气体,以保护透镜免受污染。


6、空气压缩机、储气罐

      供应和储存压缩空气。


7、排渣机

      消除加工过程中产生的边角料和废弃物。


8、气瓶

      包括激光切割机的工作介质气瓶和辅助气瓶、补充激光振荡的工业气体和供给切割头的辅助气体。


9、机床主机部件

      激光切割机的机械部分是实现X、y、Z轴运动的机械部分,包括切割工作平台。它用于放置切割工件,并根据控制程序正确、准确地移动。它通常由伺服电机驱动。


10、冷冻机

      用于冷却激光发生器。激光是一种将电能转换成光能的装置。例如,CO2气体激光器的转换率一般为20%,剩余能量转化为热量。冷却水带走多余的热量,以保持激光发生器正常工作。


11、排气除尘器

      对加工过程中产生的烟尘进行提取和过滤,使废气排放达到环保标准。


12、风冷干燥器和过滤器

      它用于向激光发生器和光路提供清洁干燥的空气,以保持光路和反射镜正常工作。

      希望通过以上的分享,您能对激光切割机的组成和功能有更多的了解和了解。
